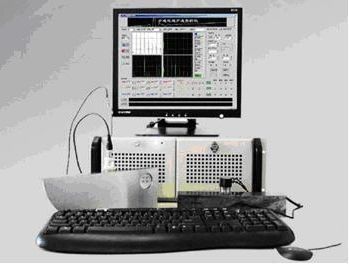

HFD-1000 multi-channel ultrasonik cacat detektor untuk profil logam yang dirancang untuk pengujian khusus peralatan otomatis atau semi-otomatis, dapat menyediakan pengguna dengan 2-16 saluran. Ini memiliki kinerja yang stabil dari sirkuit alarm deteksi gangguan pintu dan gelombang, sensitivitas dan resolusi deteksi yang tinggi, dapat dengan baik memenuhi pipa, batang dan berbagai persyaratan pengujian bahan logam. Instrumen memiliki keandalan tinggi, sensitivitas tinggi dan ketahanan yang kuat terhadap gangguan listrik, tingkat kegagalan yang rendah, perawatan yang mudah, sepenuhnya memenuhi persyaratan bisnis dan meningkatkan deteksi kualitas produk. Instrumen oleh unit kontrol sinkronisasi, sejumlah unit saluran deteksi dan unit tampilan sebagai osiloskop jejak ganda dengan komposisi 20MHZ. Tidak hanya tampilan gelombang yang berkualitas tinggi dapat menyelesaikan tugas, kebutuhan dan kebiasaan pengguna berdasarkan berbagai pemilihan dan tampilan rentang tampilan, dan ramah pengguna untuk amplitudo sinyal gema dan pengukuran akurat waktu yang relevan, yang dapat lebih akurat untuk pengujian .

Fitur utama dari instrumen:

1. menggunakan blok bangunan struktur instrumen, pengujian jumlah saluran dapat diperpanjang secara sewenang-wenang

2. stabilitas tinggi gerbang dan sirkuit alarm, sinyal alarm pengenalan sirkuit yang relevan

3. memiliki rentang opsi tingkat pengulangan yang luas

4. dapat secara akurat dan mudah mengukur gema terjadi, saluran yang berbeda dari tampilan grafik kontras gema

5. instrumen dengan sumber daya antarmuka yang kaya, desain berbagai antarmuka antarmuka output, termasuk alarm suara dan cahaya, output kontak relay, output analog seperti, gelombang gated output sinyal puncak gelombang persegi, level TTL, antarmuka komputer, dll. (Dipilih pengguna saat memesan)

6. penundaan sinyal alarm output, penundaan dapat diatur sesuai dengan lamanya waktu yang diperlukan di tempat.

Spesifikasi Teknis Utama

♦ Frekuensi: broadband, 5MHZ, 10MHz gigi ketiga

♦ frekuensi pengulangan: tingkat pengulangan tertinggi 10kHz

♦ margin sensitivitas: Probe 2.5Pφ20Z mendeteksi blok uji DB-PZ20-2, φ2 margin datar Kong Lingmin ≥ 46dB.

♦ Resolusi: ≥ 30dB.

♦ Kesalahan linier vertikal: ≤ 8% (sinyal output <4V)

♦ kesalahan linear horisontal: ≤ 1%

♦ Rentang Dinamis: ≥ 30 dB

♦ blind spot: <10mm

♦ kesalahan attenuator: kesalahan 12dB ≤ 1dB

♦ depan pintu dan gelombang-lebar gelombang rentang penyesuaian gerbang: 500 us, jumlah 50ns langkah

♦ Rentang tampilan keterlambatan: 500 us, jumlah langkah 50ns

♦ Power supply: AC220V ± 10%, 50Hz

1. Deskripsi ITEM : 8-channel ultrasonik cacat detektor

2. SPESIFIKASI dan Kuantitas Rinci:

8 - Saluran sistem detektor cacat ultrasonik sesuai spesifikasi berikut

I. Properti Pulser

Jumlah saluran: 8 saluran

Output pulsa maksimum: 300 V (± 10%)

Lebar pulsa: 30 ns - 1000 ns

Waktu musim gugur: Kurang dari 10 ns

Impedansi keluaran: Kurang dari 10 Ω

Bentuk pulsa: Gelombang persegi negatif

II Properti Penerima

Jumlah penerima: 8

Kisaran gain penerima: 0 - 100 dB, dalam langkah 0,1 dB

Sinyal input maksimum: 20 Vp-p

Sensitivitas maksimum: 200 μVp-p

Referensi kebisingan untuk input: 160 μVp-p (26 μ RMS)

Impedansi input: 50 Ω

Filter input

Band-pass: 1,2,5,10,15 dan 20 MHz

Low-pass: 0,25 - 1 MHz

High-pass: 12 - 35 MHz

Broadband: 2–25 MHz

Penyearah: Positif, Negatif, gelombang penuh, dan tidak dibenarkan

Mode: PE (pulsa-gema), PC (pitch-and-catch) dan TT (melalui transmisi)

Menghaluskan: Digital

AKU AKU AKU. Masukan dan keluaran

Jumlah alarm: 16 (dapat diprogram)

Ketentuan: Setiap kombinasi logis dari gerbang

Sinyal: Amplitudo atau waktu terbang (TOF) gerbang A atau B

Output analog: 16 (0 V hingga 5 V) (dapat diprogram untuk setiap gerbang)

Input digital: 4 DIN yang dapat diprogram

IV. Lain-lain

Mode pemindaian: A-scan, B-scan, C-scan, dan beberapa A-scan

Tampilan - pemindaian: Hingga 8 pemindaian A akan ditampilkan secara bersamaan di layar

Frekuensi pengulangan pulsa: Hingga 12 kHz / jumlah saluran

Laju akuisisi A-scan: 6000 A-scan / s (3 MB / s transfer rate)

Penyimpanan data

Penyimpanan Internal: 8GB CompactFlash

Penyimpanan eksternal: Harus memiliki ketentuan untuk menyimpan data ke perangkat USB, atau langsung ke PC menggunakan tautan Ethernet

Rata-rata waktu-nyata: 2, 4, 8 dan 16

Refresh rate: 60 Hz

Input enkoder: 2 No. (jam / arah dan TTL)

Sinkronisasi data

Tepat waktu: 1 Hz - 12 kHz

Pada penyandi: Pada 1 atau 2 sumbu dibagi dengan 1 hingga 65.536 langkah

Keuntungan terkoreksi waktu (TCG)

Jumlah poin: 32 (kisaran hingga 40 dB)

Kemiringan gain maksimum: Hingga 20 dB / μs

Gates

Kuantitas: 3 Nos .; I (sinkronisasi), A andB (ukur)

Sinkronisasi: I, A, B direferensikan pada bang utama, B direferensikan pada gerbang I atau A

Konektor I / O: Semua konektor I / O adalah BNC

BNC untuk output RF: Harus disediakan untuk sinyal yang dikirim / diterima

Catu Daya: 230 VAC ± 5%, 50 Hz ± 5% dengan sekring pengaman

Layar: 800 X 600, layar sentuh LCD berwarna TFT 10.4 inci

Berat sistem: Kurang dari 7 kg

Dimensi: Kurang dari 490 mm × 230 mm × 200 mm (Rack mountable)

Perangkat lunak harus diinstal pada laptop industri kelas atas, yang memungkinkan untuk membuat dan menjalankan perangkat lunak khusus pada PC eksternal menggunakan koneksi Ethernet. Misalnya, Start, Stop, dan Reset encoders, dan fungsi nama file data, dapat dikontrol oleh operator menggunakan aplikasi eksternal (seperti LabVIEW, Visual C ++, Visual Basic).

Laptop harus memiliki spesifikasi sebagai berikut:

Prosesor: Intel (R) Core i5 (4th Gen), kecepatan clock 1,6 GHz

dengan turbo boost hingga 2,6 GHz, 3 MB cache atau konfigurasi yang lebih baik

Chipset: Intel Mobile HM86 Express atau lebih baik

Memori utama: 4 GB DDR3, 1600 MHz dapat diperluas hingga 16 GB atau lebih baik

Hard disk: 500 GB SATA Hard disk drive atau lebih baik

Monitor: Tampilan layar LED HD 14 inci dengan resolusi 1366 x 768 piksel

Intel HD Graphics 4400 card atau lebih baik

Sistem operasi: Windows 8.1 dengan ketentuan pembaruan

Lainnya: Minimum 3 port USB, koneksi Ethernet, nirkabel dan Bluetooth harus disediakan
